高品质工程塑料流量开关

                                                    ----用于腐蚀及高纯度液体

FSA系列流量开关

连续监测流量而金属部件不接触液体

特征

l 确认调压阀、泄压阀及驱动阀等是否动作的理想选择；

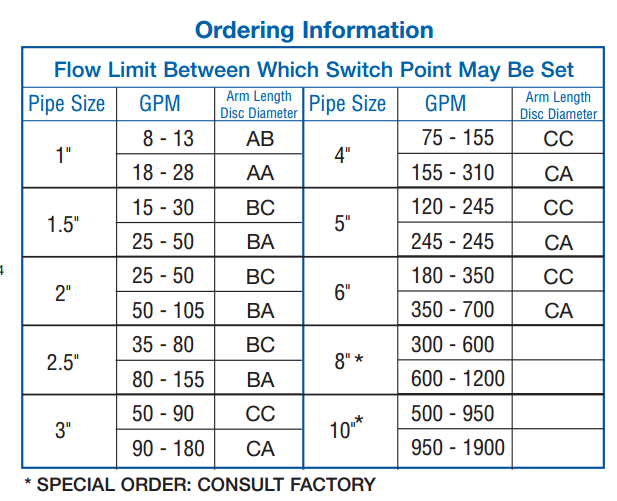

l 管径1”-10”，流量可达8-1900+GPM；

l 流量开关有一个曲面弹性密封，工作时受到流体的连续不断冲刷，防止颗粒状物质污染；

l 接触液体的标准材料为本体PVC，弹性密封为EPDM（可选FKM）；

l 操作时连续调整；

l 只对流量响应，不受管道压力、温度和环境影响；

l 单刀双掷15安培容量开关，或计算机干接口/PLC接口；

l 保养和检修不需要专业人员；

l 三个调节选型提供了最大流量范围的灵活性；

l 通过力平衡弹簧实现连续调节；

l 精度±10%，重复度±5%；

l NEMA4或者NEMA6。

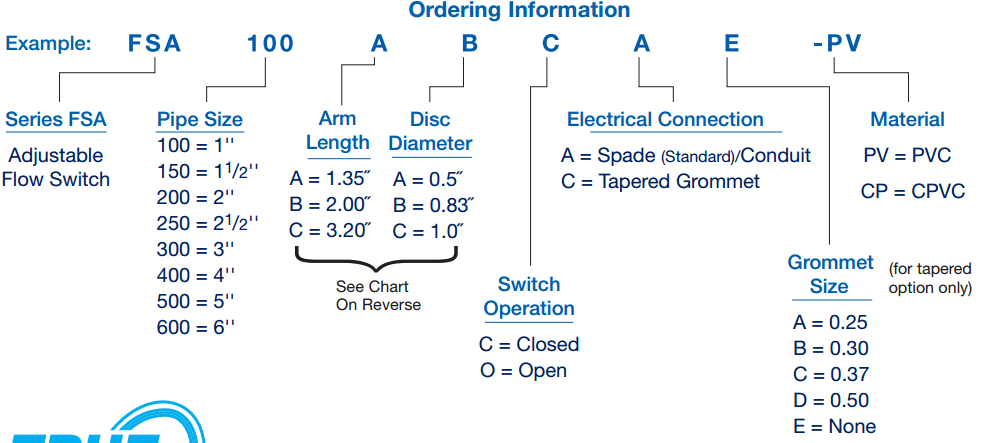

型号说明：

FSA 100 A B C A E-PV（见原文）

FSA-可连续调节流量开关   100-管径    A-臂长   B-圆盘直径 C-常开/常闭

A-电气接口  E-接口尺寸   PV-材质

相关参数：

磁滞（%流量改变激活或者关闭流量开关）：

l 在流量上限时大约10%

l 在流量最下限时大约30%

通过该单元的压降（正常操作状态下）：

l 1”-3”管道—不超过0.5psi

l 4”-10”的管道—压降可以忽略不计

压力/温度

操作压力（工作状态压力）：≤50psi

非操作压力（静态操作压力）：≤150psi

温度PVC：≤160摄氏度/60摄氏度

温度CPVC：≤180摄氏度/82摄氏度

材料组成

接触液体材料指定为PVC或者CPVC；密封为EPDM 和EPOCAP 16505 Epoxy

电气特征

l SPDT（单刀双掷）

l 在125VAC或者250VAC时，15安培，1/2hp；

l UL认证电气元件；

l 10,000,000 Operations Median？

FSA流量开关的SPDT黄金交叉开关适合于计算机或者PLC接口
