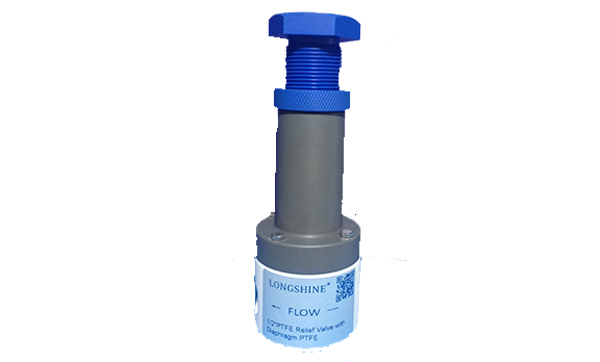

SVDL系列旁路阀/泄压阀/背压阀/安全阀
产品概述:
SVDL系列直通式安全阀的特点是采用双层复合膜片，反应灵敏并且强度高，耐腐蚀。既抵抗了化学侵蚀，又解决了盐结晶的问题。大的过流孔，同压力下，流量大。大的隔膜工作面积有利流畅，无噪声的运作。与金属不接触。
特性：
-
特氟隆隔膜，耐腐蚀且不粘污，理想地应用于超纯水和腐蚀性液体；
-
金属和弹性体不接触液体；
-
特殊流道设计，反映更灵敏，而且压降低；
-
双调节弹簧配置，可在 5- 100psi范围内连续调节泄压设定值。
材质：
阀体有PVC 、PP、 PVDF 和PTFE四种。隔膜是PTFE与FKM的复合膜。紧固件都是SS304不锈钢。强化塑料制成的大螺栓易于调节压力。
尺寸：size:
|
管径 NPT |
A |
B |
C |
D |
||||
|
In. |
mm |
In. |
mm |
In. |
mm |
In. |
mm |
|
|
1/4 |
2.0 |
50 |
1.38 |
35 |
4.30 |
109 |
0.47 |
11 |
|
1/2 |
2.5 |
63 |
1.48 |
37 |
4.41 |
112 |
0.687 |
17 |
|
3/4 |
3.0 |
76 |
2.81 |
71 |
5.39 |
137 |
0.17 |
19 |
|
1 |
3.5 |
83 |
3.0 |
76 |
7.65 |
194 |
1.187 |
30 |
|
1-1/2 |
5.0 |
127 |
3.5 |
89 |
7.00 |
178 |
1.50 |
38 |
|
2 |
6.0 |
153 |
2.8 |
71 |
8.13 |
207 |
1.75 |
45 |
规格型号：Model No:
|
管径 |
PVC |
PP |
PVDF |
PTFE |
|
1/4" |
SVDL025V-PV |
SVDL025V-PP |
SVDL025V-PF |
SVDL025V-TF |
|
1/2" |
SVDL050V-PV |
SVDL050V-PP |
SVDL050-V-PF |
SVDL050V-TF |
|
3/4" |
SVDL075V-PV |
SVDL075V-PP |
SVDL075-V-PF |
SVDL075V-TF |
|
1" |
SVDL100V-PV |
SVDL100V-PP |
SVDL100-V-PF |
SVDL100V-TF |
|
1-1/2" |
SVDL150V-PV |
SVDL150V-PP |
SVDL150-V-PF |
SVDL150V-TF |
|
2" |
SVDL200V-PV |
SVDL200V-PP |
SVDL200-V-PF |
SVDL200V-TF |
|
3" |
SVDL300V-PV |
SVDL300V-PP |
SVDL300-V-PF |
SVDL300V-TF |
NPT螺纹连接，活结和法兰连接可选，活结连接型号中的V后面加"U"，如SVDL050VU-PV，；如选法兰连接，则型号V后面加"F"，如SVDL050VF-PV.
